Wartung und Ersatzteile
Einfach zu bedienende und wartungsarme Vordruckregler
Equilibar® Vordruckregler sind in der Regel wartungsarm. Das elegante Design eines Equilibar-Domdruckregelventils besteht aus einem Durchflusskörper, einer Kappe, zwei O-Ringen und einer Membran. Die Membran ist das einzige bewegliche Teil bei der Konstruktion des Equilibar-Reglers. Membranen und O-Ringe sind in den unterschiedlichsten Materialien erhältlich. Basierend auf Ihren Prozessparametern führt Sie Pressure Control Solutions bei der Auswahl der richtigen Materialien für Ihre Anwendung. Die Auswahl der richtigen Materialien für Ihre Prozessparameter ist der Schlüssel für die optimale Leistung Ihres Reglers. Es hilft auch, den Wartungsbedarf auf ein Minimum zu reduzieren.
Materialauswahl für Ihren Vordruckregler
- Zu den gängigen Materialien für O-Ringe gehören:
- Viton® (FKM) – hat eine angemessene chemische Beständigkeit und kann bis 200 °C verarbeitet werden.
- Kalrez® (FFKM) – kann unter bestimmten erschwerten Bedingungen wie hohen Temperaturen oder aggressiven Medien eingesetzt werden.
Kalrez ist chemisch beständiger und bis 300 °C einsetzbar. - Evolast® (FFKM) – für Temperaturen von -15 °C bis zu+340 °C; speziell für die chemische Prozessindustrie entwickelt und damit beständig gegen aggressive Chemikalien, jedoch weniger geeignet für Dampfanwendungen und die Verarbeitung von Aminen bei hohen Temperaturen. Sie können mehr über Evolast FFKM in diesem Datenblatt lesen.
- Zu den gängigen Materialien für Membranen gehören:
- PTFE-Glas: Diese Membran besteht aus glasfaserverstärktem PTFE und trägt das Kürzel Gxx im Modellschlüssel Ihres Gerätes. Es ist eines der beliebtesten Membranmaterialien, da es hohen Drücken (bis 200 bar), hohen Temperaturen (bis 175 °C) standhält und in den meisten Anwendungen chemisch beständig ist.
- PEEK: Diese Membran besteht aus dem Polymer Polyetheretherketon und trägt das Kürzel Kxx im Modellschlüssel Ihres Instruments. Dieses Material hält Drücken bis 700 bar stand, hat aber eine hohe Temperaturbeständigkeit. Es ist bekannt, dass es eine hohe Beständigkeit gegen eine Vielzahl von Chemikalien aufweist.
- KAPTON: Diese Membran besteht aus einem Polyimid-Polymer und trägt das Kürzel Lxx im Modellschlüssel Ihres Instruments. Dieses Material wird für Hochtemperaturanwendungen verwendet. Es ist stark und hält sowohl hohen Drücken (bis 200 bar) als auch sehr hohen Temperaturen (bis 300 °C) stand. Die chemische Beständigkeit ist etwas geringer als bei den oben genannten membranen, da sie weder heißes Wasser noch Dampf standhalten kann und empfindlich auf hohe und niedrige pH-Werte reagiert.
- PTFE: Diese Membran besteht aus Polytetrafluorethylen und trägt die Abkürzung Fxx im Modellschlüssel Ihres Gerätes. PTFE ist als chemisch inert bekannt und kann daher für viele aggressive Medien eingesetzt werden. PTFE kann bei hohen Temperaturen an Stabilität verlieren. Stattdessen kommt glasfaserverstärktes PTFE zum Einsatz. Glasfaserverstärktes PTFE wird bei hohem Druck und hoher Temperatur eingesetzt.
Bitte nutzen Sie unser Formular Angebot Anfordern oder fragen Sie uns wenn Sie mehr über die geeignete Materialauswahl für Ihre Anwendung und Prozessbedingungen erfahren möchten. Dieses Video zeigt verschiedene verfügbare Materialien.
Wartung ganz einfach selbst gemacht
Die meisten Anwender können alle erforderlichen Wartungsarbeiten selbst durchführen. Das spart Ihnen Zeit und Kosten in Ihrem Betrieb!
Um die Performance des Produktes zu verbessern und den Betriebszyklus Ihrer Membran zu verlängern, empfehlen wir Folgendes:
- Installieren Sie upstream einen Filter, um zu verhindern, dass Verschmutzungen in den Vordruckregler gelangen.
- Überprüfen Sie Ihre Membranen in regelmäßigen Zeitabständen auf Unversehrtheit, besonders wenn Ihr Verfahren durch starke oder regelmäßige Pulse gekennzeichnet ist, oder im Falle extremer Prozessbedingungen.
- Reinigen Sie Ihren Vordruckregler nach der Inspektion, bevor Sie ihn wieder zusammenbauen.
Dieser Blog und dieses Video zeigen Ihnen, wie einfach es ist, den Regler nach der Demontage und Reinigung wieder aufzubauen. Montageanweisungen finden Sie in der Installations- und Wartungsdokumentation, die mit Ihrer Lieferung geliefert wurde. Weitere Informationen finden Sie auch auf den entsprechenden Produktseiten auf dieser Website.
Wartungshäufigkeit und Membranlebensdauer
Jeder Equilibar-Vordruckregler besteht aus nur 5 Teilen, die mit 6 oder 8 Schrauben zusammengehalten werden. Davon ist die Membran der einzige bewegliche Teil.
Die erwartete Lebensdauer einer Membran hängt im Allgemeinen von verschiedenen Faktoren ab:
- Verschmutzung
- Abnutzung
- Verformung
- Thermischer Abbau
- Metallermüdung
Aus Erfahrung wissen wir, dass der Bedarf von Ersatzteilen auf ein Minimum reduziert werden kann, insbesondere wenn Ihr Produkt auf der Grundlage der geeigneten Materialauswahl und der richtigen Größe konfiguriert wird.
Dennoch empfehlen wir, (i) immer einige Ersatzteile auf Lager zu halten, um Ausfallzeiten in Ihrem Prozess zu minimieren; und (ii) Ersatzteile im Voraus bestellen, wenn Sie eine Wartung planen.
Jährliche Inspektion für minimale Ausfallzeiten
Wie oben erläutert, hängt die Lebensdauer und das Wartungsintervall von Equilibar-Vordruckreglern von den Gegebenheiten Ihrer Anwendung ab (Prozessmedien, Betriebstemperatur, Differenzdruck, Phasenwechsel usw.). Die Einwirkung von Feststoffen auf die Membran verkürzt die Lebensdauer der Membran je nach Menge, Größe und Form der Partikel erheblich. Wir empfehlen mindestens eine jährliche Inspektion der Membran und Dichtungen des Reglers. Wir empfehlen weiterhin, bei jeder Inspektion die Membran und die O-Ringe auszutauschen. Für gängige Materialien und Größen versuchen wir die Lieferzeiten so kurz wie möglich zu halten. Wenn jedoch die Vermeidung von Ausfallzeiten für Ihre Anwendung wichtig ist, empfehlen wir Ihnen, mindestens 1 Ersatzteil-Kit pro Vordruckregler auf Lager zu halten.
Für Ihre Bequemlichkeit haben wir eine einfach zu bedienende Ersatzteile-Anfrageformular die den Modellschlüssel Ihres Atemreglers zur einfachen Bestellung verwendet.
Folgende Ersatzteil-Kits sind bestellbar:
- RBK – Rebuild Kits: alternative O-Ringe UND Membranen abweichend vom Modellschlüssel des Reglers
- SPK – Ersatzteil-Kits: Ersatz-O-Ringe UND -Membranen gemäß Modellschlüssel des Atemreglers
- DI – Membran-Kit: nur Ersatzmembranen
- OR – O-Ring-Kit: nur Ersatz-O-Ringe
- Werkzeuge, Einsätze und Schrauben
Kurze Lieferzeiten für die meisten Ersatzteilbestellungen
Wir haben viele Materialoptionen auf Lager und können häufig Ersatzteile innerhalb einer Lieferzeit von 1 bis 2 Tagen an Sie liefern. Wenn Sie dringend Ersatzteile benötigen rufen Sie uns an und wir werden sehen, was wir tun können, um die Lieferung zu beschleunigen.
Membranen und O-Ringe sind für folgende Modelle auf Lager:
- Regler in der Zero-Flow-Serie (ZFx)
- Regler in der Ultra-Low-Flow-Serie (UxLx)
- Regler in der Low-Flow-Serie (LFx, HxPx)
- Regler in der High-Flow-Serie (HFx | HxPFx)

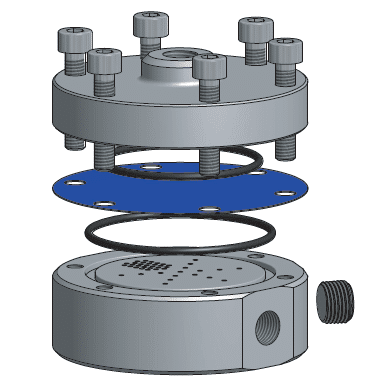

Komponenten eines Equilibar ® Druck-Regler:
Schrauben
Membran:
Dicke & Material unterliegen immer Ihren Prozessparametern
Kappe
Nicht benetzter O-Ring
Benetzter O-Ring
Körper
Rohrstopfen (nicht bei allen Modellen)
Anleitungsvideos zum Wiederaufbau:
Das folgende Video zeigt, wie einfach es ist, einen Equilibar-Vordruckregler zusammenzubauen. Der Regler in diesem Video ist ein Vordruckregler der Research-Serie, aber das Verfahren ist ähnlich der Vordruckregler der Pilotanlage GS-Serie Gegendruckregler.
Die Ultra Low Flow (UxL) Vordruckregler hat ein anderes Design, daher enthalten die Anweisungen zum Zusammenbau einen zusätzlichen Schritt. Das folgende Video zeigt, wie ein „Einsatz“ in einem UxL-Vordruckregler ersetzt wird.
Die ZF-Vordruckregler hat wieder ein etwas anderes Design mit zusätzlichen Schritten und das Video unten zeigt, wie dieser spezielle Druckregler wieder zusammengebaut werden kann.
